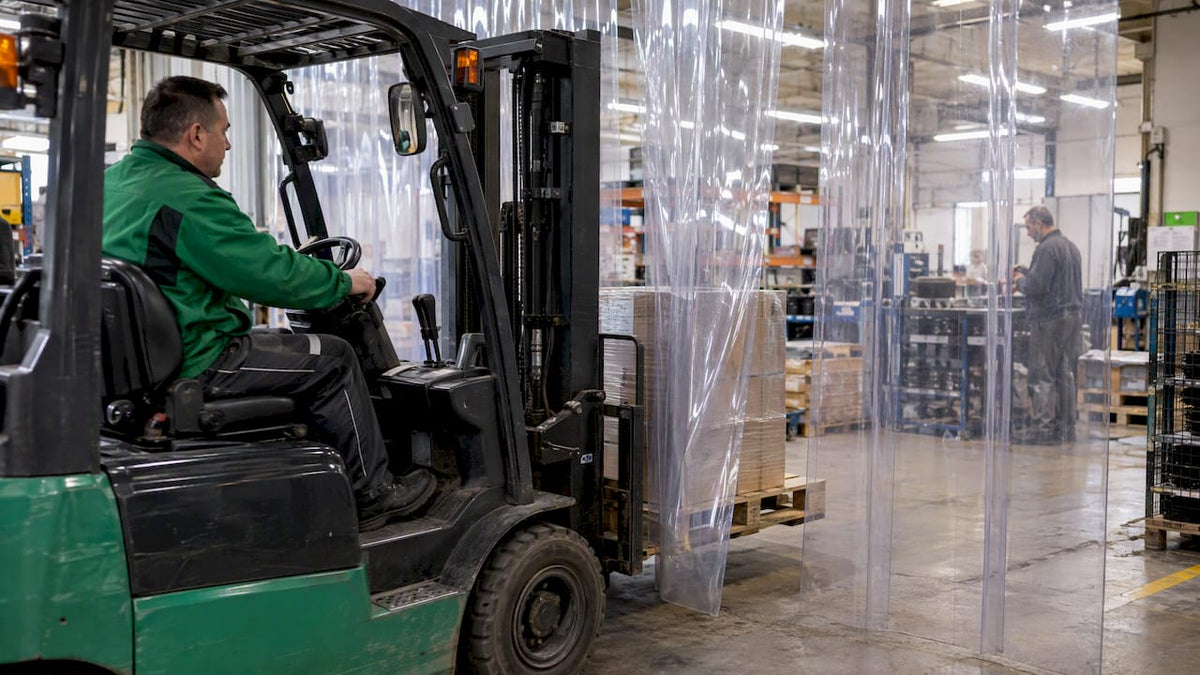

Kurtyny PCV do podziału stref produkcji: dobór i montaż

Kurtyna z pasów PCV to najszybszy sposób, żeby podzielić halę na strefy produkcji, magazynu, załadunku czy spawalni bez stawiania ścian. Pasy zatrzymują przeciągi, pył, część hałasu i ciepło, a ludzie i wózki przejeżdżają przez nie bez zatrzymywania się. Poniżej znajdziesz, jaki typ pasa wybrać do konkretnej strefy, jak policzyć szerokość i zakładkę, na co uważać przy maszynach i w zakładach spożywczych oraz jak wdrożyć podział hali krok po kroku.

TL;DR

• ✅ Każda strefa ma inny problem: chłodnia traci zimno, spawalnia oślepia, linia pakowania pyli. Typ pasa dobierasz do problemu, a nie do koloru hali.
• ✅ O skuteczności decyduje zakładka między pasami i ich grubość. Zbyt mała zakładka daje kurtynę, która tylko ładnie wygląda.
• ✅ Jeśli kurtyna osłania ruchome części maszyny, przestaje być zwykłą przegrodą i podlega przepisom bezpieczeństwa maszyn.
• ✅ W strefach spożywczych liczą się dokumenty: deklaracja zgodności i atest higieniczny dla pasów, a dla całego zakładu system HACCP.
• ✅ Kurtynę zamawiasz pod wymiar otworu, a nie odwrotnie. Zmierz otwór, ruch i warunki, a dopiero potem wybierz pasy i szynę.

Spis treści

• Dlaczego warto dzielić halę na strefy
• Która kurtyna do której strefy
• Rodzaje pasów PCV w skrócie
• Jak dobrać wymiary, grubość i zakładkę
• Systemy zawieszenia: stała, przesuwna, uchylna
• BHP: gdy kurtyna osłania maszynę
• Strefy spożywcze: higiena i dokumenty
• Wdrożenie podziału hali krok po kroku
• Najczęstsze błędy przy podziale stref
• Jak my patrzymy na podział stref
• Kurtyny PCV na wymiar w Plastnet
• FAQ
• Źródła

Dlaczego warto dzielić halę na strefy

Duża, otwarta hala jest wygodna tylko na papierze. W praktyce w jednej przestrzeni spotykają się procesy, które sobie przeszkadzają: spawanie obok montażu, pakowanie obok rampy, na którą wjeżdża zimne powietrze, szlifowanie obok magazynu gotowych wyrobów.

Podział hali na strefy daje Ci kilka konkretnych korzyści:

1. Kontrolę temperatury. Ogrzewasz lub chłodzisz tylko tę część, która tego wymaga, zamiast całej kubatury.
2. Mniej zanieczyszczeń. Pył, opiłki i opary zostają w strefie, w której powstają.
3. Bezpieczeństwo i porządek. Pracownik widzi, gdzie kończy się strefa wózków, a zaczyna strefa pieszych.
4. Ciszę na sąsiednich stanowiskach. Pasy PCV często pełnią rolę bariery akustycznej i oddzielają strefy czyste od brudnych. Wyciszają sąsiednie stanowiska, choć nie zastąpią obudowy akustycznej maszyny.
5. Elastyczność. Ściany nie przesuniesz, a kurtynę na szynie przeniesiesz w jeden dzień, gdy zmieni się układ linii.

Dlatego kurtyny paskowe sprawdzają się wszędzie tam, gdzie ruch jest duży, a układ produkcji co jakiś czas się zmienia. Więcej o tym, jak pasy pracują w przejściach o intensywnym ruchu, piszemy w poradniku kurtyny PCV do dużego ruchu: wybór i montaż.

Która kurtyna do której strefy

Zanim zamówisz pasy, przejdź się po hali i dla każdego przejścia zapisz, co ma zatrzymać kurtyna. Poniższa tabela porządkuje najczęstsze sytuacje.

Jedna hala często potrzebuje dwóch albo trzech typów pasów. To normalne: lepiej dobrać kurtynę osobno do każdego przejścia niż kupić jeden rodzaj „na wszystko”.

Rodzaje pasów PCV w skrócie

Pasy standardowe

Przezroczyste, elastyczne, do pracy w typowej temperaturze hali. To podstawowy wybór do podziału produkcji i magazynu. Przezroczystość jest tu kluczowa: operator wózka widzi, kto stoi po drugiej stronie.

Pasy polarne

Zachowują elastyczność w niskich temperaturach, więc nie sztywnieją i nie pękają przy wejściu do chłodni czy mroźni. Jeśli kurtyna ma pracować przy komorze chłodniczej, standardowy pas szybko straci swoje właściwości. Zastosowania w chłodniach, magazynach i warsztatach opisujemy w artykule kurtyny PCV w magazynach, warsztatach i chłodniach.

Pasy spawalnicze

Są barwione (najczęściej na odcienie zieleni, czerwieni lub brązu) i ograniczają przenikanie promieniowania z łuku spawalniczego na sąsiednie stanowiska. Wydzielają spawalnię tak, że osoby przechodzące obok nie są narażone na olśnienie.

Pasy antystatyczne

Odprowadzają ładunki elektrostatyczne. Przydają się w strefach, w których pracuje się z elektroniką albo w atmosferze pyłów, gdzie iskra jest niepożądana.

Pasy ryflowane

Mają podłużne żebra, które przyjmują na siebie tarcie. Pas mniej się rysuje i dłużej zostaje przezroczysty, co ma znaczenie na ruchliwych przejazdach i rampach.

Jak dobrać wymiary, grubość i zakładkę

Dobrze dobrana kurtyna szczelnie zamyka otwór, a przy tym nie stawia zbyt dużego oporu przechodzącym ludziom. Przejdź przez te kroki:

1. Zmierz otwór. Szerokość i wysokość w świetle, a także miejsce nad otworem na szynę. Kurtyna powinna z każdej strony nieco wychodzić poza otwór, żeby przy ościeżach nie zostały szczeliny.
2. Określ ruch. Czy przez przejście chodzą tylko ludzie, czy jeżdżą wózki widłowe i paleciaki? Im większy i szybszy ruch, tym mocniejsze pasy i solidniejsze mocowanie.
3. Dobierz szerokość i grubość pasa. Zasada jest prosta: im wyższy otwór, tym szerszy i grubszy pas. Wąskie i cienkie pasy wystarczą w drzwiach dla pieszych, a szerokie i grube trzymają kształt w wysokich bramach i nie fruwają na przeciągu.
4. Ustal zakładkę. To fragment, na którym pasy na siebie zachodzą. Mała zakładka ułatwia przejście, większa daje lepszą szczelność. Przy bramach na zewnątrz, w chłodniach i tam, gdzie wieje, wybierz większą zakładkę. Między strefami wewnątrz hali zwykle wystarczy mniejsza.
5. Sprawdź długość pasów. Pas powinien sięgać podłogi, ale nie leżeć na niej. Za krótki zostawia szczelinę, za długi szybko się brudzi i niszczy.
6. Wybierz system zawieszenia. Opisujemy go poniżej.

Jeśli masz nietypowy otwór, na przykład bardzo wysoką bramę albo przejście ze skosem, nie dopasowuj go do standardowej kurtyny. Zamów kurtynę pod wymiar.

Systemy zawieszenia: stała, przesuwna, uchylna

Mocowanie jest równie ważne jak same pasy. Najczęściej spotkasz trzy rozwiązania:

• Szyna stała nad otworem: najprostsza i najtańsza, do przejść, które zawsze mają być osłonięte.
• Szyna przesuwna: pozwala zsunąć całą kurtynę na bok, gdy potrzebujesz pełnego otwarcia, na przykład przy przewożeniu dużych elementów.
• Zawieszenie uchylne lub wahadłowe: kurtynę można odchylić i zablokować, co przydaje się przy okresowych dostawach ponadgabarytowych.

Zwróć też uwagę, z czego wykonano szynę i zaczepy. W środowiskach agresywnych, na przykład przy chemicznym myciu w zakładach spożywczych, materiał mocowania decyduje o trwałości całości. Zapytaj dostawcę, czy oferuje elementy ze stali nierdzewnej, ocynkowanej czy z aluminium, i dobierz je do warunków w strefie.

BHP: gdy kurtyna osłania maszynę

To najczęściej pomijany temat. Kurtyna, która oddziela magazyn od produkcji, jest elementem wyposażenia hali. Kurtyna, która zasłania ruchome części maszyny albo zastępuje jej osłonę, staje się elementem bezpieczeństwa maszyny, a to zupełnie inna kategoria.

Co z tego wynika w praktyce:

• Przepisy BHP wymagają, aby urządzenia ochronne były sprawne technicznie i zapewniały pracownikom bezpieczeństwo. Elementy ruchome maszyn powinny być osłonięte tak, aby nie było do nich bezpośredniego dostępu. Zasady te omawia Państwowa Inspekcja Pracy.
• Miękkie pasy PCV, między którymi można przełożyć rękę, nie są osłoną uniemożliwiającą dostęp. Jeśli kurtyna zamyka strefę pracy maszyny automatycznej, potrzebne są rozwiązania współpracujące z układem sterowania, na przykład wyłączniki bezpieczeństwa lub sygnalizacja, które zatrzymują maszynę, gdy ktoś wchodzi do strefy.
• Przy łączeniu maszyn w linię technologiczną powstaje tzw. zespół maszyn. Według przewodnika UDT-CERT po bezpieczeństwie maszyn i linii technologicznych podmiot, który tworzy taki zespół, musi m.in. opracować instrukcję eksploatacji dla całej linii. Jeśli to Ty integrujesz linię, możesz przejąć obowiązki producenta.
• Do tych obowiązków należą poprawna analiza ryzyka, dokumentacja techniczna i deklaracja zgodności, które UDT wymienia jako główne wyzwania dla producentów i użytkowników maszyn.

⚠️ Jeśli planujesz kurtynę przy linii zautomatyzowanej, robocie lub prasie, skonsultuj układ z osobą odpowiedzialną w zakładzie za BHP i bezpieczeństwo maszyn, a przy przebudowie linii także z jednostką oceniającą zgodność. Kurtyna może wtedy być dodatkiem do osłony, ale nie jej zamiennikiem.

Strefy spożywcze: higiena i dokumenty

W zakładzie spożywczym kurtyna dzieli nie tylko przestrzeń, ale też strefy higieniczne: surowce od wyrobu gotowego, strefę brudną od czystej, magazyn od pakowni.

Podstawa prawna jest jasna: zgodnie z art. 5 rozporządzenia (WE) nr 852/2004 przedsiębiorcy z sektora spożywczego muszą opracować i wdrożyć procedury oparte na zasadach HACCP, co przypomina Główny Inspektorat Sanitarny. Kurtyna jest elementem wyposażenia, który pojawia się w tej dokumentacji, więc audytor może zapytać o jej pochodzenie i właściwości.

Przed zakupem przygotuj listę pytań do dostawcy:

• czy pasy mają deklarację zgodności dla materiałów do kontaktu z żywnością (rozporządzenie (WE) nr 1935/2004, a dla tworzyw także rozporządzenie (UE) nr 10/2011),
• czy produkt ma atest higieniczny, którego audytorzy w Polsce często oczekują,
• jakimi środkami można myć pasy i czy wytrzymują regularną dezynfekcję,
• z czego wykonano szynę i zaczepy, skoro strefa jest myta chemicznie.

Dokładną listę dokumentów rozpisaliśmy w artykule kurtyny PCV a wymagania HACCP, a o roli pasów w ograniczaniu przenoszenia zanieczyszczeń piszemy w tekście o kurtynach PCV dla higieny pracy. Jeśli dopiero rejestrujesz działalność, zajrzyj na stronę GIS z informacjami dla przedsiębiorców w sektorze spożywczym.

Wdrożenie podziału hali krok po kroku

1. Narysuj plan hali. Zaznacz procesy, drogi wózków, ciągi piesze i miejsca, gdzie powstaje pył, hałas lub ciepło.
2. Wyznacz strefy. Pogrupuj procesy o podobnych warunkach. Strefy ciepłe oddziel od zimnych, czyste od brudnych.
3. Zaznacz przejścia. Dla każdego przejścia zapisz wymiary otworu, rodzaj ruchu i to, co kurtyna ma zatrzymać.
4. Dobierz pasy i zawieszenie. Skorzystaj z tabeli powyżej. Przy maszynach i w strefach spożywczych uwzględnij wymagania BHP i higieniczne.
5. Zamów pod wymiar. Podaj dostawcy wymiary otworu, typ pasa, zakładkę i rodzaj szyny.
6. Zamontuj i oznacz. Oznacz drogi komunikacyjne po obu stronach kurtyny, na przykład taśmą ostrzegawczą na posadzce.
7. Wpisz kurtyny w plan przeglądów. Pas porysowany, zmatowiały lub pęknięty wymieniasz pojedynczo, bez zdejmowania całej kurtyny.

Najczęstsze błędy przy podziale stref

• ❌ Jeden rodzaj pasa w całej hali. Standardowy pas w chłodni szybko zesztywnieje, a przezroczysty przy spawalni nie ochroni oczu.
• ❌ Oszczędzanie na zakładce. Szczeliny między pasami przepuszczają przeciąg, pył i hałas, a cała inwestycja traci sens.
• ❌ Matowe lub kolorowe pasy na drodze wózków. Brak widoczności to ryzyko kolizji. Na przejazdach stawiaj na przezroczystość.
• ❌ Kurtyna zamiast osłony maszyny. Nie jest osłoną w rozumieniu przepisów, jeśli nie uniemożliwia dostępu do elementów ruchomych.
• ❌ Brak dokumentów w strefie spożywczej. Brak deklaracji zgodności przy kontroli to problem, którego łatwo uniknąć: wystarczy poprosić o dokumenty przy zamówieniu.
• ❌ Mocowanie nieodporne na warunki. Zwykła stal w strefie mytej chemicznie z czasem koroduje i trzeba ją wymieniać.

Jak my patrzymy na podział stref

Na co dzień rozmawiamy z warsztatami, magazynami, chłodniami i zakładami produkcyjnymi. Najczęstsze pytanie brzmi: „jaka kurtyna będzie najlepsza?”. Odpowiadamy pytaniem: „co ma zatrzymać i kto będzie przez nią przechodził?”. Dopiero wtedy dobór staje się prosty.

Widzimy też, że najwięcej problemów sprawiają nietypowe otwory: brama wyższa niż standard, przejście przy słupie, otwór ze skosem pod schodami. Dlatego tak ważna jest dla nas produkcja na wymiar: kurtynę dopasowujemy do otworu klienta, a nie każemy mu dopasowywać hali do gotowego produktu. Przy dużych realizacjach, gdy dzielisz całą halę na kilka stref, warto zamówić wszystko naraz, z jednolitym systemem zawieszenia, bo łatwiej potem wymieniać pojedyncze pasy.

Jeszcze jedno: kurtyna rzadko jest jedynym elementem podziału. Dochodzą do niej uszczelki w bramach, maty na posadzce przy stanowiskach i taśmy ostrzegawcze na drogach wózków. Mamy to wszystko w jednym miejscu, więc skompletujesz strefę w jednym zamówieniu.

— Obsługa

Kurtyny PCV na wymiar w Plastnet

W sklepie Plastnet znajdziesz kurtyny paskowe PCV i folie PCV do podziału hal, magazynów i warsztatów, a także to, co uzupełnia każdą strefę: uszczelki, płyty i maty gumowe oraz taśmy ostrzegawcze i antypoślizgowe. Uszczelki, wykładziny i podkładki zamówisz w niestandardowych wymiarach, dopasowanych do Twojego otworu. Jeśli chcesz najpierw zobaczyć, jak działają pasy i folia paskowa, przeczytaj nasz przewodnik kurtyna PCV: pasy i folia paskowa, a potem przejdź do zamówienia.

FAQ

Czy kurtyna PCV może zastąpić ścianę działową w hali?

W wielu przypadkach tak, jeśli chodzi o odcięcie przeciągów, kurzu, części hałasu i różnic temperatur między strefami. Kurtyna nie zastąpi jednak przegrody tam, gdzie przepisy wymagają ściany o określonych parametrach, na przykład przeciwpożarowych. Takie wymagania ustalaj z rzeczoznawcą lub projektantem obiektu.

Jaki pas wybrać na przejazd wózków widłowych?

Przezroczysty, odpowiednio szeroki i gruby, najlepiej ryflowany, bo dłużej zachowuje przejrzystość mimo tarcia. Operator musi widzieć, co dzieje się po drugiej stronie kurtyny. Dobrym uzupełnieniem jest oznakowanie drogi taśmą ostrzegawczą na posadzce.

Czy w zakładzie spożywczym wystarczy zwykła kurtyna paskowa?

Nie zawsze. Pasy w strefie spożywczej powinny mieć dokumenty dotyczące bezpieczeństwa zdrowotnego i kontaktu z żywnością, a całość musi dać się regularnie myć. Poproś dostawcę o deklarację zgodności i atest przed zakupem, a nie dopiero przed kontrolą.

Jak często wymieniać pasy?

Wtedy, gdy pas traci przezroczystość, pęka, sztywnieje lub przestaje szczelnie przylegać do sąsiednich. Na ruchliwych przejazdach dzieje się to szybciej niż w przejściach dla pieszych. Dzięki systemowi zawieszenia wymieniasz tylko zużyte pasy, a nie całą kurtynę.

Czy kurtyna paskowa może być osłoną maszyny?

Sama w sobie zwykle nie, bo nie uniemożliwia dostępu do elementów ruchomych. Jeśli ogranicza strefę pracy maszyny, musi współpracować z układem sterowania, na przykład przez wyłączniki bezpieczeństwa. Taką zmianę skonsultuj ze służbą BHP i osobą odpowiedzialną za bezpieczeństwo maszyn w zakładzie.

Źródła

• Państwowa Inspekcja Pracy: Maszyny i inne urządzenia techniczne
• UDT-CERT: Przewodnik po usługach, bezpieczeństwo maszyn i linii technologicznych
• UDT: Bezpieczeństwo maszyn i linii technologicznych. Zmiany w przepisach prawa
• Główny Inspektorat Sanitarny: Wymagania higieniczne, system HACCP
• Główny Inspektorat Sanitarny: Informacje dla przedsiębiorców w sektorze spożywczym
