Uszczelka do chłodni: klasy szczelności i dobór

Uszczelka do chłodni określa szczelność komory chłodniczej i bezpośrednio decyduje o stratach energii w całym systemie. Zła klasa szczelności uszczelki chłodniczej oznacza niekontrolowany przepływ ciepłego powietrza do wnętrza chłodni, wzrost zużycia energii i ryzyko przekroczenia dopuszczalnych temperatur przechowywania. Ten przewodnik wyjaśnia, co oznacza klasa szczelności w kontekście uszczelek chłodniczych, jakie normy ją regulują, które materiały sprawdzają się najlepiej oraz jak prawidłowy montaż decyduje o końcowej efektywności chłodni.

Czym jest klasa szczelności uszczelki do chłodni i jakie normy ją regulują?

Klasa szczelności uszczelki chłodniczej to miara jej zdolności do utrzymania hermetycznego zamknięcia komory w określonych warunkach temperatury, ciśnienia i wilgotności. Termin ten bywa mylony z klasami IP, które dotyczą zupełnie innego zagadnienia. Norma IEC 60529 definiuje klasy IP jako ochronę urządzeń elektronicznych przed pyłem i wodą, a nie jako parametr fizycznej uszczelki chłodni. Rozróżnienie to jest kluczowe: klasa IP65 opisuje obudowę sterownika chłodni, nie uszczelkę drzwi.

Uszczelki stosowane bezpośrednio w sprężarkach i komorach chłodniczych podlegają innym regulacjom. Normy GB/T 18429-2018 oraz ISO 9001 wyznaczają wymagania dla uszczelek sprężarek chłodniczych, w tym szczelność pod ciśnieniem roboczym do 1,6 MPa. Spełnienie tych norm gwarantuje, że uszczelka zachowa swoje właściwości przez cały deklarowany okres eksploatacji.

Praktyczne kryteria szczelności uszczelek do chłodni obejmują:

• Odporność na gradient temperatury – uszczelka musi działać zarówno po stronie ciepłej, jak i zimnej drzwi chłodni.
• Kompresja i powrót do kształtu – materiał musi wielokrotnie odkształcać się i wracać do pierwotnego profilu bez trwałych deformacji.
• Odporność na wilgoć i szron – szczelność nie może spadać przy kondensacji pary wodnej na powierzchni uszczelki.
• Zgodność z czynnikiem chłodniczym – materiał nie może reagować chemicznie z czynnikami takimi jak R134a, R404A czy R290.

Porada profesjonalisty: Przed zakupem uszczelki zawsze sprawdź, czy producent podaje zakres temperatur pracy i ciśnienie robocze. Brak tych danych w specyfikacji to sygnał, że produkt nie spełnia norm GB/T 18429-2018 ani ISO 9001.

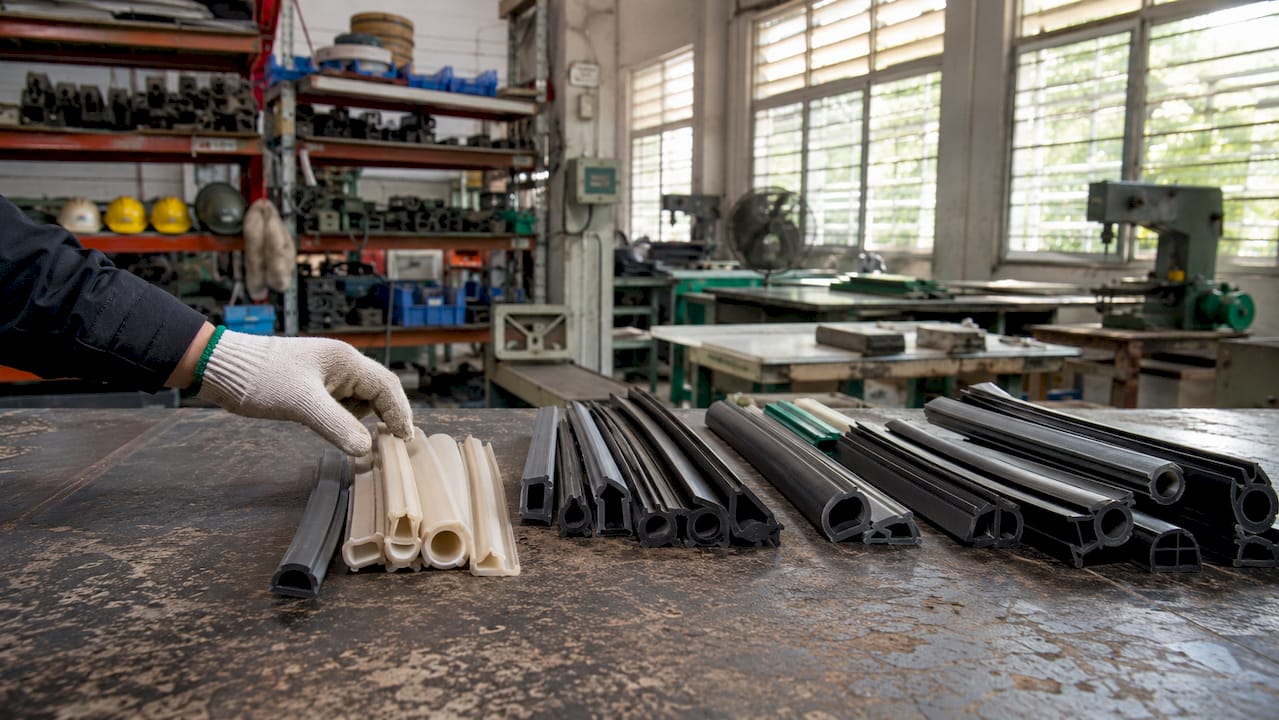

Jakie materiały uszczelek do chłodni zapewniają najlepszą szczelność?

Materiał uszczelki decyduje o jej klasie szczelności bardziej niż jakikolwiek inny czynnik. Uszczelki z EPDM zachowują elastyczność i kompresję nawet przy niskich temperaturach, co czyni je standardem w komorach chłodniczych i mroźniach. EPDM jest odporny na wilgoć, oleje i zmienne warunki atmosferyczne, co przekłada się na długą żywotność bez utraty hermetyczności.

Profile PVC magnetyczne to drugie powszechne rozwiązanie, szczególnie w drzwiach chłodniczych. Magnes wbudowany w profil zapewnia samoczynne domknięcie drzwi i stały docisk uszczelki do framugi. Dzięki temu szczelność nie zależy od siły zamknięcia drzwi przez użytkownika.

Kauczuk nitrylowy NBR i fluorowy FKM stosuje się tam, gdzie uszczelka ma kontakt z czynnikami chłodniczymi lub olejami sprężarkowymi. Dobór materiałów NBR i FKM bezpośrednio wpływa na żywotność i szczelność w warunkach chłodniczych. FKM wytrzymuje wyższe temperatury i agresywne czynniki chemiczne, ale jest droższy od NBR.

Profile gumowe wykonane z mieszanek syntetycznych mogą mieć przekrój okrągły, kwadratowy lub niestandardowy, dostosowany do konkretnej framugi chłodni. Elastyczność kształtu profilu to przewaga nad standardowymi uszczelkami taśmowymi, które nie zawsze przylegają równomiernie do nieregularnych powierzchni.

Porada profesjonalisty: Jeśli chłodnia pracuje w zakresie temperatur poniżej -20°C, wybierz EPDM zamiast PVC. PVC traci elastyczność przy silnym mrozie i może pękać przy wielokrotnym otwieraniu drzwi.

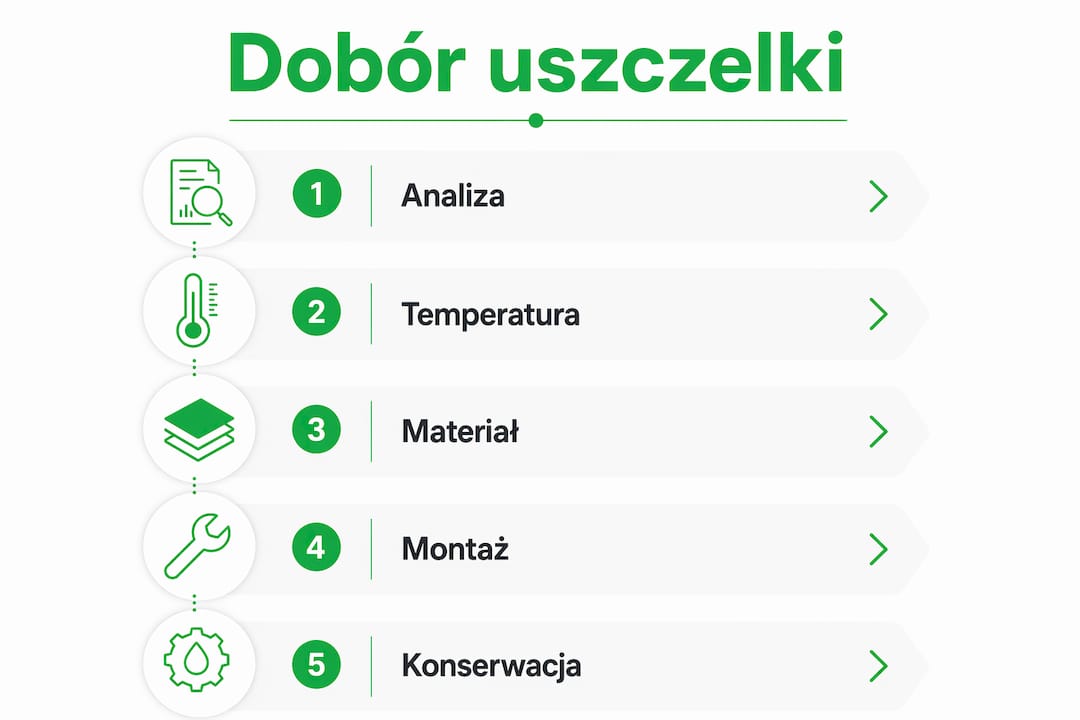

Jak dobrać uszczelkę do chłodni pod kątem warunków pracy?

Dobór uszczelki zaczyna się od określenia zakresu temperatur roboczych komory. Chłodnia do przechowywania warzyw pracuje w zakresie 0°C do +8°C, mroźnia przemysłowa może schodzić do -30°C lub niżej. Każdy z tych przypadków wymaga innego materiału i profilu uszczelki.

Kolejny kryterium to rodzaj czynnika chłodniczego. Czynniki takie jak R290 (propan) wymagają uszczelek odpornych na węglowodory, co wyklucza część materiałów na bazie EPDM i wskazuje na NBR lub FKM. Sprawdzenie karty technicznej czynnika chłodniczego przed zakupem uszczelki eliminuje ryzyko niezgodności chemicznej.

Przy wyborze uszczelki do chłodni zwróć uwagę na:

• Zakres temperatur pracy – uszczelka musi wytrzymać zarówno temperaturę komory, jak i temperaturę otoczenia po zewnętrznej stronie drzwi.
• Ciśnienie robocze – dla sprężarek chłodniczych wymagana szczelność pod ciśnieniem do 1,6 MPa zgodnie z normą GB/T 18429-2018.
• Częstotliwość otwierania drzwi – intensywna eksploatacja wymaga materiału o wysokiej odporności na ścieranie i wielokrotną kompresję.
• Wymiary framugi – uszczelka musi dokładnie pasować do rowka lub powierzchni montażowej. Produkcja na wymiar eliminuje szczeliny wynikające z niedopasowania standardowych rozmiarów.
• Wymagania sanitarne – w chłodniach spożywczych materiał uszczelki musi być dopuszczony do kontaktu z żywnością lub co najmniej nie emitować substancji szkodliwych.

Przykład praktyczny: chłodnia sklepowa z drzwiami otwieranymi kilkadziesiąt razy dziennie potrzebuje profilu PVC magnetycznego z wbudowanym magnesem, który zapewni stały docisk bez angażowania użytkownika. Mroźnia przemysłowa z drzwiami otwieranymi rzadziej, ale narażona na temperatury poniżej -25°C, wymaga profilu EPDM o zwiększonej grubości ścianki. Dobór odpowiedniego profilu gumowego do konkretnych warunków pracy skraca czas zwrotu inwestycji dzięki niższym rachunkom za energię.

Jak montaż wpływa na klasę szczelności uszczelki chłodniczej?

Prawidłowy montaż uszczelki jest równie ważny jak jej materiał. Cienkie niedociągnięcia montażowe powodują powstawanie mostków termicznych i utratę efektywności chłodni. Mostek termiczny to miejsce, w którym ciepło przepływa przez konstrukcję z pominięciem izolacji, co bezpośrednio obniża klasę szczelności całego węzła.

W miejscach styku komór o różnych temperaturach, na przykład chłodni 0°C sąsiadującej z mroźnią -30°C, sam dobór uszczelki jest niewystarczający. Kluczowy jest prawidłowy montaż z eliminacją mostków termicznych przez zastosowanie profili PCW, taśm bitumicznych i mas plastycznych. Detale konstrukcyjne takie jak profile narożne i taśmy bitumiczne eliminują straty ciepła w newralgicznych punktach połączeń.

Gradient temperatury między wnętrzem a zewnętrzem chłodni powoduje naprężenia termiczne w materiale uszczelki. Uszczelka zamontowana bez odpowiedniego docisku lub z luźnym profilem będzie tracić szczelność szybciej niż wynika to z jej specyfikacji materiałowej. Regularne sprawdzanie docisku uszczelki do framugi, szczególnie po zimie lub po intensywnym sezonie eksploatacji, pozwala wykryć deformacje zanim staną się przyczyną strat energii.

Porada profesjonalisty: Sprawdź szczelność drzwi chłodni prostym testem: włóż kartkę papieru między uszczelkę a framugę i zamknij drzwi. Jeśli kartka wysuwa się bez oporu, uszczelka wymaga wymiany lub regulacji docisku.

Konserwacja uszczelki gumowej obejmuje czyszczenie, kontrolę deformacji i szybkie usuwanie uszkodzeń. Regularna konserwacja zapobiega tworzeniu się szronu i mostków termicznych, które stopniowo obniżają efektywność całej chłodni. Zaniedbana uszczelka z pęknięciami lub trwałą deformacją profilu może podwoić zużycie energii przez agregat chłodniczy.

Kluczowe wnioski

Właściwa uszczelka do chłodni wymaga dopasowania materiału, klasy szczelności i montażu do konkretnych warunków pracy, bo żaden z tych elementów nie zastąpi pozostałych.

Moje obserwacje po latach pracy z uszczelkami chłodniczymi

Najczęstszy błąd, który widzę w praktyce, to wybór najtańszej dostępnej uszczelki bez sprawdzenia zakresu temperatur pracy. Klient montuje standardowy profil PVC w mroźni pracującej w -25°C, a po pierwszej zimie uszczelka jest twarda jak plastik i nie domyka drzwi. Wymiana uszczelki kosztuje kilkakrotnie więcej niż różnica w cenie między PVC a EPDM przy zakupie.

Drugi problem to lekceważenie montażu. Nawet najlepsza uszczelka z EPDM nie spełni swojej funkcji, jeśli profil jest źle osadzony w rowku lub narożniki nie są uszczelnione masą plastyczną. Widziałem chłodnie, w których agregat pracował niemal bez przerwy, bo mostki termiczne w narożnikach drzwi niwelowały całą pracę izolacji. Po prawidłowym uszczelnieniu węzłów czas pracy agregatu skrócił się o połowę.

Trzecia obserwacja dotyczy konserwacji. Uszczelki gumowe wymagają regularnego czyszczenia i kontroli. Szron odkładający się na uszczelce to sygnał, że gdzieś jest nieszczelność, a nie tylko efekt uboczny pracy chłodni. Ignorowanie tego sygnału przez kilka miesięcy prowadzi do trwałej deformacji profilu i konieczności wymiany całej uszczelki.

Trendy w uszczelkach chłodniczych zmierzają w kierunku materiałów kompozytowych łączących elastyczność EPDM z odpornością chemiczną FKM. To kierunek właściwy, szczególnie przy rosnącej popularności naturalnych czynników chłodniczych jak R290, które są agresywne dla standardowych materiałów.

— Obsługa

Uszczelki do chłodni w ofercie Plastnet

Plastnet oferuje szeroki wybór uszczelek i profili gumowych do chłodni, dostosowanych do różnych klas szczelności i warunków pracy. ❄️

Każda uszczelka pochodzi z polskiej produkcji i spełnia wymagania techniczne dla chłodnictwa przemysłowego i spożywczego. Plastnet realizuje zamówienia na wymiar, co eliminuje problem niedopasowania standardowych rozmiarów do niestandardowych framug. Doradztwo techniczne pomaga dobrać właściwy materiał, profil i klasę szczelności do konkretnej chłodni. Sprawdź pełną ofertę uszczelek i profili gumowych i zamów uszczelkę skrojoną pod Twoje potrzeby. ✅

Najczęściej zadawane pytania

Czym różni się klasa IP od szczelności uszczelki chłodniczej?

Klasa IP według normy IEC 60529 opisuje ochronę urządzeń elektronicznych przed pyłem i wodą. Szczelność uszczelki chłodniczej to zdolność do utrzymania hermetyczności komory w warunkach temperatury i ciśnienia roboczego, regulowana normami GB/T 18429-2018 i ISO 9001.

Jaki materiał uszczelki wybrać do mroźni poniżej -20°C?

EPDM to najlepszy wybór do mroźni, ponieważ zachowuje elastyczność i kompresję nawet przy temperaturach poniżej -40°C. PVC traci elastyczność przy silnym mrozie i może pękać przy wielokrotnym otwieraniu drzwi.

Jak sprawdzić szczelność chłodni bez specjalistycznego sprzętu?

Włóż kartkę papieru między uszczelkę a framugę i zamknij drzwi. Jeśli kartka wysuwa się bez oporu, uszczelka nie zapewnia wystarczającego docisku i wymaga wymiany lub regulacji.

Jak często wymieniać uszczelki w chłodni?

Częstotliwość wymiany zależy od intensywności eksploatacji i materiału uszczelki. Regularna konserwacja obejmująca czyszczenie i kontrolę deformacji pozwala wykryć zużycie zanim uszczelka całkowicie straci szczelność.

Czy uszczelki do chłodni można zamówić na wymiar?

Tak. Produkcja na wymiar eliminuje problem niedopasowania standardowych rozmiarów do niestandardowych framug. Plastnet realizuje zamówienia indywidualne na uszczelki i profile gumowe dostosowane do konkretnych wymiarów i warunków pracy chłodni.
