Polyamidstav eller færdig glider? Et praktisk valg
Til aksialsymmetriske emner som bøsninger, ruller eller tandhjul skal du vælge en polyamidstang af PA6 eller PA6-G og få den maskinbearbejdet. Til simple lineære føringer er en færdig glideskinne som regel tilstrækkelig uden ekstra drejeomkostninger. Fugtigheden påvirker altid beslutningen: Konditioneret materiale ændrer dimensioner, så angiv emnets faktiske driftsforhold, når du bestiller efter mål.
Kort sagt:
- Ved drejning af aksialsymmetriske emner som bøsninger eller tandhjul kan det betale sig at bestille en PA6-G-stang, især ved store partier eller usædvanlige former.
- Færdige lister af PA6 er mere økonomiske til simple, fabriksmålte lineære føringer, når geometrien ikke kræver bearbejdning fra bunden.
- Fugtigheden påvirker i betydelig grad dimensionerne og styrken af emner fremstillet af PA6-G, så driftsforholdene og materialets konditionering skal fastlægges præcist.
- Valget af polyamidtype afhænger af belastninger, dimensionskrav og kontakt med fødevarer, og materialets egenskaber kan ændre sig efter fugtoptagelse.
- Ved specialfremstillede bestillinger er det vigtigste at angive alle tekniske data og driftsforhold for at undgå fejl som følge af forkert valg af materiale eller tolerancer.
Indholdsfortegnelse
- Polyamidstang eller færdig glideskinne: hvad skal man vælge i praksis
- Polyamidtyper og -modifikationer, der er vigtige for glidekomponenter
- Vad du ska lämna till leverantören för att beställningen ska överensstämma med konstruktionen
- Bearbetning av polyamidstänger och monteringsanvisningar
- Hvornår en stang, og hvornår en liste: typiske anvendelser
- Tjekliste før afsendelse af forespørgsel om tilbud
- Bestil en polyamidstang eller en færdig glideskinne efter mål hos Plastnet
- Kilder
- Ofte stillede spørgsmål
Polyamidstang eller færdig glideskinne: hvad skal man vælge i praksis

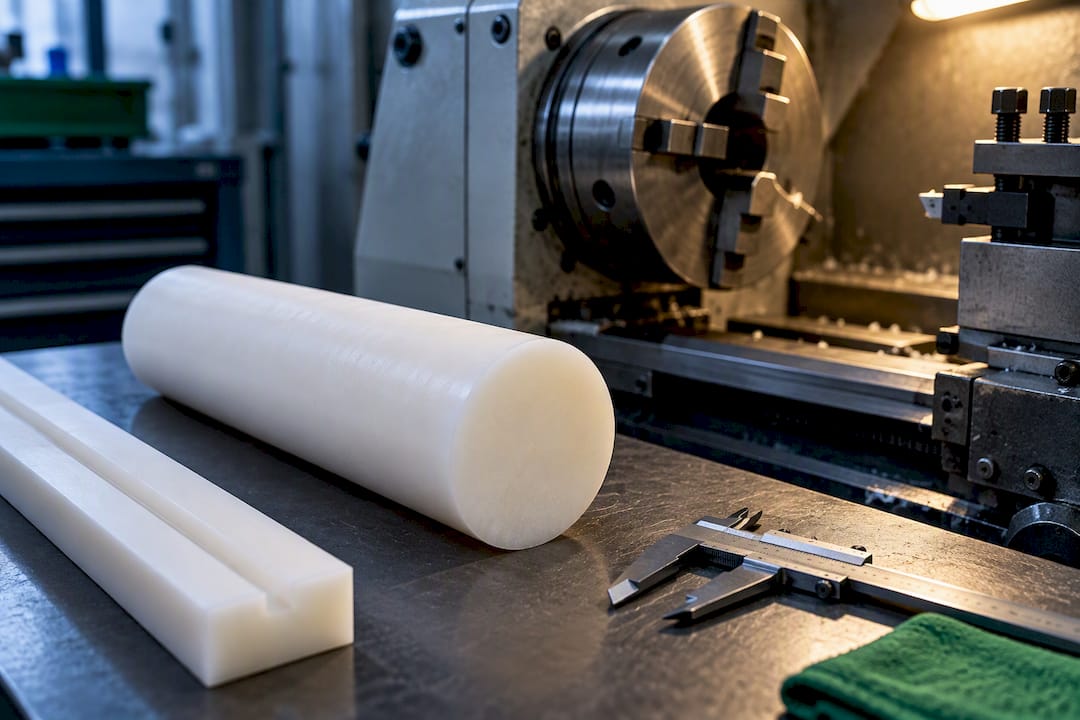

Spørgsmålet "stang eller skinne" afgøres af emnets geometri, ikke af prisen pr. kilogram. En polyamidstang giver mening, når du har brug for drejning, altså til glidelejer, ruller, tandhjul eller styreskiver. En færdig glideskinne i form af en skinne eller profil er bedst til simple lineære føringer, hvor geometrien allerede er klar, og den ikke skal fremstilles fra bunden.
Kataloger fra producenter og forhandlere viser, at det til simple lineære glideskinner oftere er mere økonomisk at bestille en færdig skinne end at købe en hel stang og skære den til selv. En stang giver mening til aksialsymmetriske dele, som alligevel skal drejes, og derfor er de ekstra bearbejdningsomkostninger uundgåelige uanset materialets oprindelige form.
Bearbejdning kan betale sig økonomisk i to situationer: når emnets geometri kræver drejning eller fræsning, og når du bestiller en større batch af identiske emner, så omkostningen til klargøring af maskinen fordeles på mange eksemplarer. Ved et enkelt emne med en usædvanlig form kan bearbejdningsomkostningen være højere end selve materialet.
Den endelige pris påvirkes af tre faktorer:
- Antal styk – en større batch sænker enhedsomkostningen til klargøring og opsætning af maskinen.
- Dimensionstolerancer – snævrere pasninger kræver langsommere bearbejdning og yderligere kontrolmålinger.
- Materialetype – støbt PA6-G kan være dyrere end ekstruderet PA6, men har mindre indre spændinger.
Sæt med færdige glidekomponenter og stænger i forskellige tværsnit kan også findes på handelsplatforme, for eksempel i udbuddet af polyamid-glidekomponenter på Allegro, hvilket tydeligt viser, hvor bredt et udvalg af standardstørrelser der findes på markedet.
Polyamidtyper og -modifikationer, der er vigtige for glidekomponenter
Ekstruderet PA6 og støbt PA6-G adskiller sig først og fremmest med hensyn til dimensionsstabilitet. Støbning i en form giver et materiale med mindre indre spændinger, hvilket medfører en mere forudsigelig adfærd efter mekanisk bearbejdning af store tværsnit. Ekstruderet PA6 er normalt billigere og tilstrækkeligt til mindre og enklere komponenter.
Modifikationer med tilsætning af olie eller molybdændisulfid (MoS2) ændrer materialets anvendelse. Ensinger beskriver PA6 med olie, kendt som TECAST L, som en løsning til komponenter, der arbejder uden ekstern smøring, hvor olien inde i materialets struktur forbedrer glideegenskaberne og forlænger levetiden for arbejdsfladen. PA6 med MoS2 fungerer på lignende måde og er velegnet til bøsninger eller føringer, hvor det ikke er muligt at tilføre smøremiddel under driften.
Fugt som designparameter: PA6-G optager i en standardatmosfære ved 23°C og 50% luftfugtighed cirka 2,4% vand og efter fuld mætning helt op til 6,7% af massen, som det fremgår af databladet for PA-6 G GSM smurt med MoS2. Det ændrer stivheden, styrken og de faktiske dimensioner for den færdige komponent, så monteringsspillerummene skal beregnes under hensyntagen til denne opsvulmning.
Til fødevareanvendelser siger materialets almindelige naturfarve ikke noget om, hvad det er beregnet til. Sustamid 6 FG fra Röchling opfylder kravene i EU-forordning 10/2011 og kræver en formel overensstemmelseserklæring, som leverandøren bør udstede sammen med ordren. Sammenfatning af materialevalget:
- Standard-PA6 – komponenter til almindelige formål, moderate belastninger.
- Støbt PA6-G – store tværsnit, høje krav til dimensionerne.
- PA6 + MoS2 eller med olie – drift uden ekstern smøring.
- PA6 med överensstämmelseförklaring (t.ex. Sustamid 6 FG) – kontakt med livsmedel.
Mer om skillnaderna mellan PA6-varianterna och deras användningsområden hittar du i Plastnets artikel om PA6:s (Ertalons) egenskaper.
Vad du ska lämna till leverantören för att beställningen ska överensstämma med konstruktionen
En exakt beställning eliminerar det vanligaste inköpsfelet, nämligen att välja material enbart efter färgen. Symbolen PA6 på fakturan garanterar ingenting. Röchling betonar uttryckligen att man före beställningen måste ange komponentens fullständiga driftsförhållanden och bifoga en teknisk ritning, eftersom leverantören annars inte kan bekräfta materialets faktiska prestanda under de specifika förhållandena.
Kompletta uppgifter som bör skickas tillsammans med förfrågan:
- Materialkvalitet och materialmodifiering – PA6, PA6-G, version med MoS2, olja eller för kontakt med livsmedel.
- Mått enligt ritning – längd, diameter eller tvärsnitt, inklusive toleranser i millimeter.
- Antal stycken – påverkar styckpriset och hur bearbetningen planeras.
- Monteringssätt – gänga, kilspår, hål, presspassning.
- Arbetsbelastning – kraft, linjär hastighet, arbetsfrekvens.
- Drifttemperatur – det intervall inom vilket komponenten kommer att användas.
- Kontakt med vätskor eller kemikalier – vatten, tekniska oljor, rengöringsmedel.
- Teknisk ritning – även en skiss med mått förkortar offertiden avsevärt.
Professionellt råd: Om du byter ut en sliten del, fotografera den och ange var slitagespåren syns. Det hjälper leverantören att bedöma om problemet beror på geometrin, materialet eller smörjningssättet, och inte bara på själva måttet.

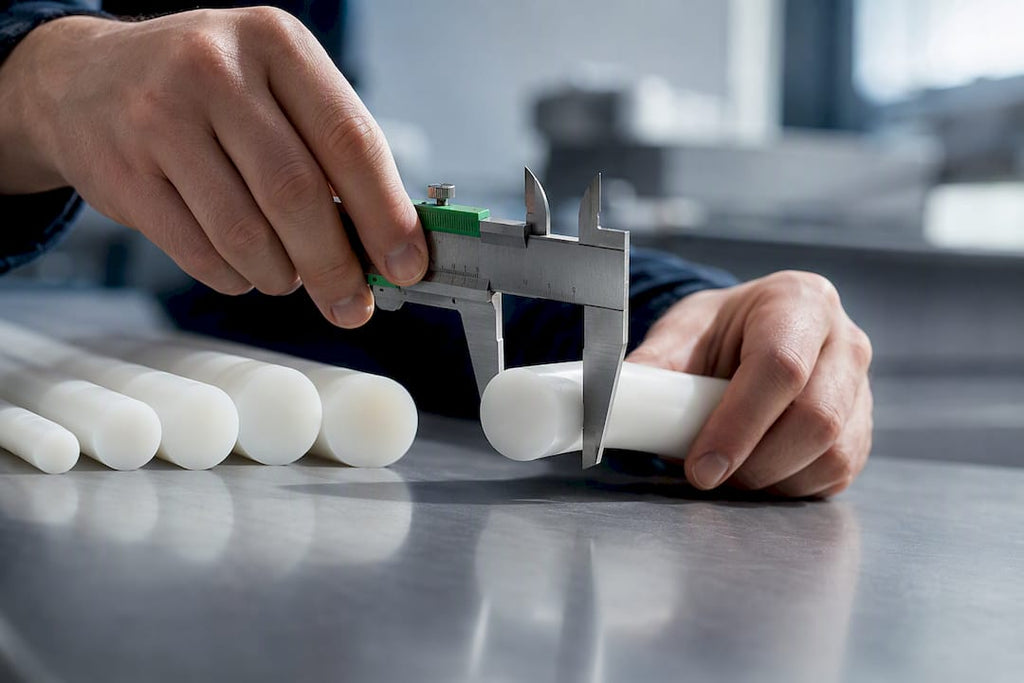

Det är också bra att tidigt komma överens om materialets konditioneringstillstånd och hur måtten ska mätas. Hydrotermiska studier av PA6 visar att en komponent som har konstruerats ”torr” kan fungera helt annorlunda efter att ha absorberat fukt i driftsmiljön, till exempel i en fuktig produktionshall.
Bearbetning av polyamidstänger och monteringsanvisningar

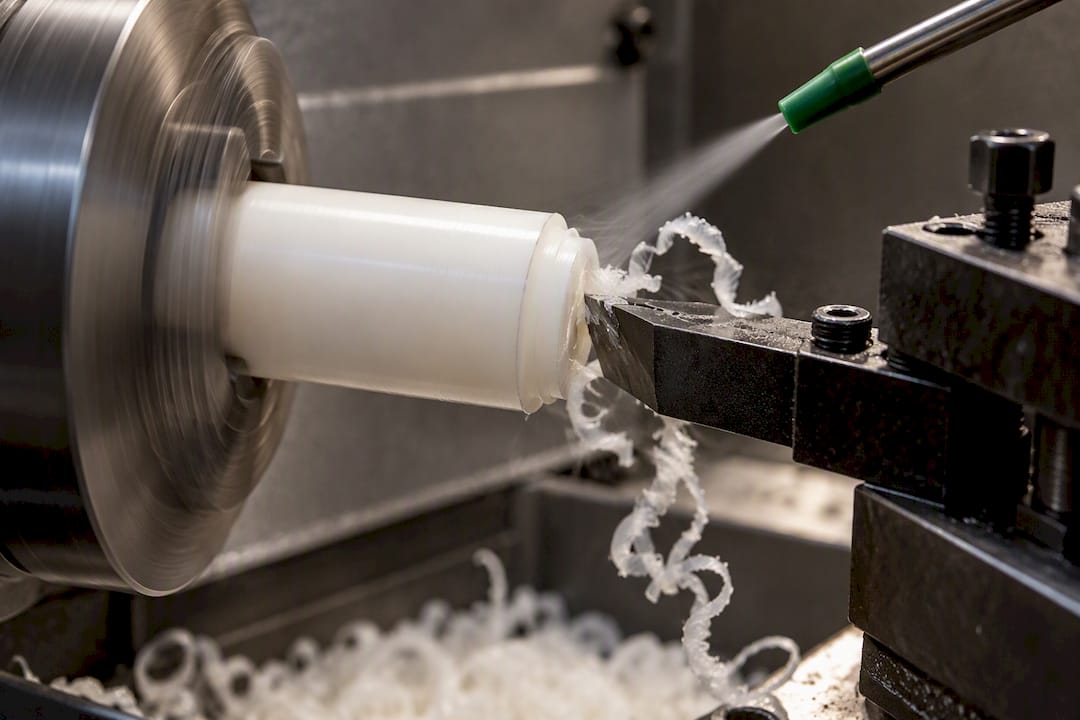

Svarvning och fräsning av PA6 kräver långsammare skärdata än för metaller, eftersom materialet leder bort värme betydligt sämre och lätt deformeras vid för högt tryck från verktyget. Vassa verktyg, små matningar och luftkylning i stället för emulsion ger det stabilaste dimensionsresultatet.
Fugtkonditionering ændrer dimensionerne efter bearbejdningen, til tider mærkbart. Et emne, der er drejet i et tørt lager, kan ændre sig en smule efter flytning til en fugtig hal, så databladet for PA6-G fremhæver, at overfladeegenskaberne i tykke dele kan være anderledes end kerneegenskaberne.
De hyppigste fejl ved bearbejdning:
- For aggressive skæreparametre, som medfører lokal overophedning og deformation af overfladen.
- Måling af dimensioner umiddelbart efter bearbejdningen uden hensyntagen til materialets stabilisering.
- Ignorering af forskellen mellem tør og konditioneret tilstand ved snævre tolerancer.
En detaljeret vejledning i parametre for drejning og fræsning finder du i Plastnets vejledning i bearbejdning af PA6-stænger.
Hvornår en stang, og hvornår en liste: typiske anvendelser
En polyamidstang er velegnet, når emnets form kræver drejning omkring en akse: glidelejer, transportruller, tandhjul af plast eller styreskiver i produktionslinjer. En færdig liste eller glideskinne vinder i lineære føringer, hvor geometrien allerede er fabriksfremstillet, og den ikke skal fremstilles fra bunden.
Beslutningen lettes af to enkle kriterier:
- Geometrisk kriterium – hvis emnet er rotationssymmetrisk, er en stang og drejning det naturlige valg.
- Økonomisk kriterium – ved enkle, lineære føringer overstiger omkostningerne til tilskæring og fræsning af en stang normalt prisen på en færdig liste med samme tværsnit.
En beregning af de samlede omkostninger ved begge muligheder, inklusive materiale og bearbejdning, findes i Plastnets prisguide til polyamidstænger.
Tjekliste før afsendelse af forespørgsel om tilbud
Erfaringen viser, at der ved bestilling af polyamidemner efter mål opstår tilbagevendende problemer, såsom manglende angivelse af materialekvalitet, manglende oplysninger om fugtigheden i det pågældende miljø og utilstrækkeligt specificerede tolerancer. Det anbefales at have alle oplysninger klar, herunder tegning og driftsbetingelser, samt at indregne et dimensionsmæssigt tillæg til fugtudvidelse ved høje belastninger.
— Support
Bestil en polyamidstang eller en færdig glideskinne efter mål hos Plastnet
Det er muligt at udføre tilskæring efter mål, mekanisk bearbejdning og produktion af færdige polyamidemner som en del af én ordre, hvilket letter koordineringen af leverancer.
For at få et tilbud skal du oplyse materialekvalitet, mål med tolerancer, en teknisk tegning eller et foto af den slidte del samt oplysninger om elementets driftsforhold, herunder fugtighed og belastning. Leveringstiden afhænger af bearbejdningsgraden og antallet af styk, og indenlandsk levering sker normalt med kurér, når målene er bekræftet. Du finder det fulde sortiment af produkter efter mål og det øvrige sortiment på Plastnets hjemmeside, hvor du også kan sende en forespørgsel om et bestemt tværsnit og en bestemt materialekvalitet.
Kilder
- PA-6 G GSM, smurt med MoS2 (teknisk datablad)
- Sustamid® 6 FG natural | Röchling
- PA6 G (teknisk datablad) | ENKOP
Ofte stillede spørgsmål
Er polyamid et materiale, der er sikkert ved kontakt med fødevarer?
Standard-PA6 er ikke automatisk beregnet til kontakt med fødevarer, selv om det har en naturlig, lys farve. Versioner som Sustamid 6 FG opfylder EU-forordning 10/2011 og kræver en formel overensstemmelseserklæring fra leverandøren.
Hvad er bedst til glideskinner: bomuld eller polyamid?
Bomuld er ikke egnet til glideelementer, fordi det ikke har tilstrækkelig slidstyrke og ikke opretholder præcise dimensioner under belastning. Polyamid, især i PA6-G-versionen eller med MoS2-modifikation, er et teknisk materiale, der netop anvendes på grund af sine gode glideegenskaber og sin styrke.
Hvilket materiale er bedst til færdige glideskinner?
Til enkle lineære føringer er en færdig PA6-skinne bedst egnet, mens PA6-G-stang til drejning er bedst til aksialsymmetriske elementer som bøsninger eller ruller. Ved arbejde uden smøring er det en god idé at vælge en variant med tilsætning af MoS2 eller olie, f.eks. PA6 TECAST L fra Ensinger.
Ånder polyamid som et tekstil?
Nej, i teknisk forstand ånder polyamid som konstruktionsmateriale ikke som et tekstil, men det optager fugt fra omgivelserne. PA6-G absorberer i en standardatmosfære cirka 2,4 % vand og op til 6,7 % af massen efter fuld mætning, hvilket påvirker det færdige elements dimensioner og styrke.
Fremstiller Plastnet polyamidstænger efter individuelle mål?
Plastnet håndterer bestillinger af polyamidstænger og færdige glideskinner med skæring og mekanisk bearbejdning efter kundens mål. Du finder det aktuelle sortiment og oplysninger om, hvordan du sender en forespørgsel, på Plastnets hjemmeside.
