Gumowy profil w kształcie H: zastosowanie, dobór i montaż

H tipo guminis profilis vienu metu sujungia ir užsandarina du kraštus: stiklą su rėmu, dvi greta esančias plokštes arba skydą su skarda. Kiekvienas kraštas įstatomas į atskirą kanalą. Viduryje esantis guminis tiltelis laiko visą konstrukciją, slopina vibraciją ir sulaiko vandenį, dulkes bei skersvėjus. Dažniausiai jis naudojamas traktorių, statybinių mašinų ir valčių stikluose, polikarbonato ir organinio stiklo gaubtuose, taip pat stoginių, pavėsinių ir šiltnamių stiklinimuose. Toliau aprašome, kur H profilis veikia geriausiai, kokią gumą rinktis ir kaip jį išmatuoti bei sumontuoti, kad jau po pirmojo sezono nepradėtų leisti vandens.

Trumpai

• ✅ H profilis vienu metu sujungia du kraštus: stiklą su rėmu, dvi vienoje linijoje esančias plokštes arba skydą su skarda. Jis atlieka ir sandariklio, ir montavimo elemento funkciją.
• ✅ Svarbiausi matmenys – abiejų kanalų plotis (stiklo ir rėmo arba plokštės storis) bei griovelio gylis. 1 mm paklaida gali paversti gerą sandariklį nesandariu.
• ✅ Lauke rinkitės EPDM, sąlyčiui su alyva ir tepalu – NBR, o aukštai temperatūrai – silikoną.
• ✅ Profilis su pleištu (užraktu) stiklą prispaudžia tvirčiau ir jį lengviau pakeisti nei klijuojamą profilį.
• ✅ Jei netinka nė vienas standartinis dydis, užsisakykite reikiamų matmenų profilį arba sandariklį, užuot bandę pritaikyti tarpines ir silikoną.

Turinys

• Kaip sukonstruotas H profilis ir kodėl jis veikia
• Kur naudojamas H profilis iš gumos
• Kada geriau rinktis kitą profilį
• Iš kokios gumos rinktis H profilį
• Kaip žingsnis po žingsnio išmatuoti H profilį
• H profilio su pleištu montavimas
• Dažniausios klaidos naudojant H profilius
• Mūsų nuomonė: H profilis yra matmuo, o ne kategorija
• Pagal matmenis gaminami sandarikliai ir profiliai „Plastnet“
• Dažniausiai užduodami klausimai
• Šaltiniai

Kaip sukonstruotas H profilis ir kodėl jis veikia

Profilio skerspjūvis primena didžiąją raidę H. Dvi vertikalios „kojos“ sudaro du griovelius (kanalus), o horizontali sija yra tiltelis, atskiriantis jungiamus elementus. Praktiškai galima rasti tris variantus:

1. Simetriškas H profilis: abu kanalai vienodo pločio. Jis sujungia dvi vienodo storio plokštes, pavyzdžiui, dvi vienoje plokštumoje esančias polikarbonato plokštes.
2. Asimetriškas H profilis: vienas kanalas siauresnis, kitas platesnis. Tai įprastas stiklo sandariklis: siauras kanalas skirtas stiklui, platus – skardinio rėmo briaunai.
3. H profilis su pleištu (užraktu): kai stiklas ir rėmas jau įstatyti į kanalus, į specialų griovelį įspaudžiamas guminis pleištas. Pleištas išplečia profilį ir prispaudžia briaunas prie abiejų kraštų. Be pleišto profilis yra minkštas ir jį lengva uždėti, o su pleištu tampa standus ir sandarus.

Principas paprastas: suspausta kanale guma spaudžia stiklą arba skardą. Vanduo neranda plyšio, o variklio vibracija ir vėjo gūsiai tiesiogiai neperduodami trapiam stiklui. Todėl H profilis puikiai tinka transporto priemonėms ir mašinoms, kuriose stiklas negali standžiai liestis su metalu.

Kur naudojamas H profilis iš gumos

Stiklai traktoriuose, kombainuose ir statybinėje technikoje

Tai dažniausias panaudojimo būdas. Senesnių traktorių, ekskavatorių, krautuvų ar šakinių krautuvų kabinose stiklas neklijuojamas, o įstatomas į H tipo guminį sandariklį. Vienas kanalas apgaubia stiklą, kitas – kabinos angos kraštą. Laikui bėgant guma sukietėja, kampuose sutrūkinėja ir pradeda praleisti vandenį. Tokį sandariklį pakeisti kainuoja pigiau ir užtrunka trumpiau nei ieškoti originalios dalies kelių dešimtmečių senumo mašinai.

Kaip atpažinti, kad stiklo sandariklį reikia keisti:

• po lietaus arba plovimo vidinėje stiklo pusėje atsiranda vandens,
• stiklas „barška“ rėme veikiant varikliui,
• guma sutrūkinėjusi, trapi, išblukusi arba atšokusi kampuose,
• važiuojant kabinoje švilpia vėjas.

Laivai, kemperių priekabos ir transporto priemonių kėbulai

Laivuose H profilis laiko kabinos stiklus ir antstato langus. Čia svarbus atsparumas saulei, vandeniui ir temperatūros pokyčiams, todėl gumos pasirinkimas svarbesnis nei angare. Tas pats pasakytina apie kemperių priekabas, maisto furgonus, mikroautobusų kėbulus ir sargų būdeles, t. y. visur, kur plokščias stiklas arba plastikinė plokštė turi būti įstatyta į skardos angą.

Plokščių sujungimas: polikarbonatas, organinis stiklas, PVC, plokštės

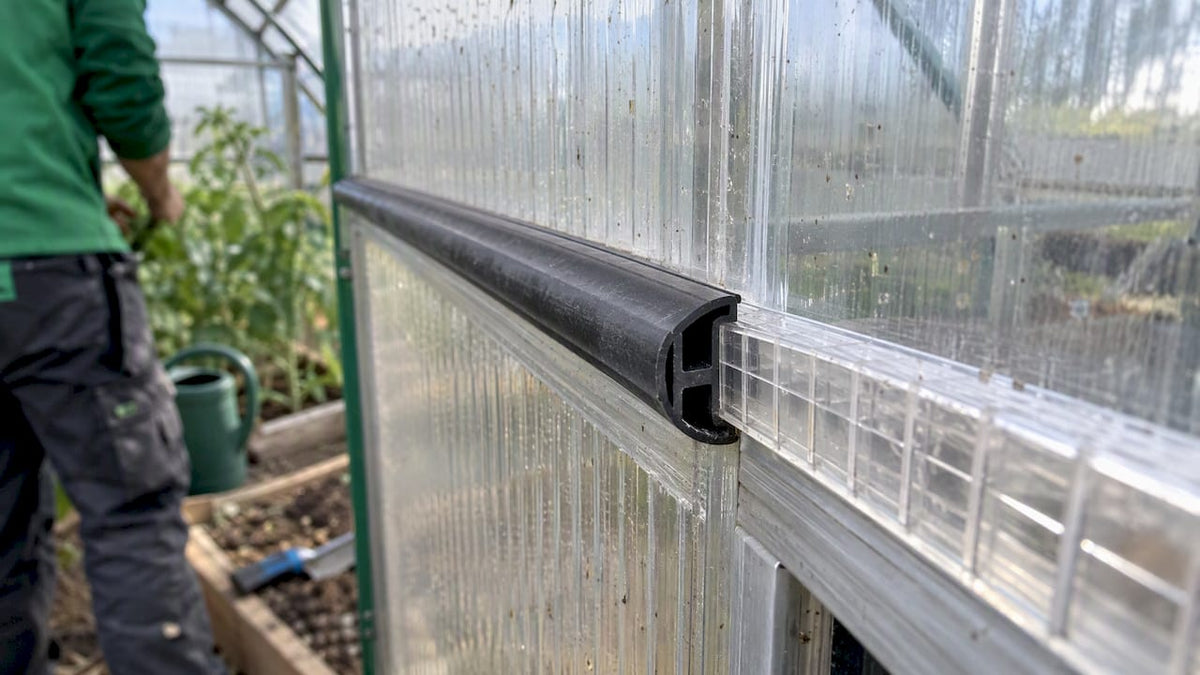

Simetriškas H profilis sujungia dvi plokštes briauna su briauna. Taip iš kelių lakštų galima suformuoti ilgesnę apsaugą be standaus sąlyčio ir tarpo. Pavyzdžiai:

• gamybos įmonių mašinų apsaugos ir apsauginiai ekranai iš polikarbonato,
• biurų, parduotuvių ir klientų aptarnavimo vietų pertvaros iš organinio stiklo,
• stoginės ir pavėsinių bei altanų sienelės iš daugiasienių plokščių,
• įrenginių korpusai iš PVC plokščių arba skardos.

Guma taip pat kompensuoja šiluminį plėtimąsi. Plastikinės plokštės dėl temperatūros pokyčių juda gerokai daugiau nei stiklas, o tvirtai sujungtos gali išsigaubti arba įtrūkti. Elastingas H profilio tiltelis palieka joms vietos judėti.

Angarai, sandėliai ir lengvoji statyba

Angaruose ir sandėliuose H profilių rasite stoglangiuose, vartų stiklinimuose, durų langeliuose ir biuro konteinerių pertvarose. Jais taip pat tvirtinamos užpildymo plokštės plieniniuose arba aliumininiuose rėmuose. Tokiose vietose svarbu greitai sumontuoti be klijų ir lengvai pakeisti atskirą pažeistą plokštę.

Namai, sodas ir dirbtuvės

Namuose H profilis praverčia savarankiškai statant šiltnamį ar inspektą, įrengiant stiklus pašiūrės duryse, pertvaras gyvūnų garduose ir voljeruose, o dirbtuvėse – gaminant apsaugą iš organinio stiklo šlifuokliui ar tekinimo staklėms. Tai vienas paprasčiausių būdų tvirtai pritvirtinti plokštę, kad ji nebarškėtų.

Kada geriau rinktis kitą profilį

H profilis tinka ne kiekvienam sandarinimo atvejui. Prieš užsakydami patikrinkite, ar jūsų užduotis tikrai yra „dviejų briaunų sujungimas“.

Du paskutiniai atvejai yra atskiros statybinės sistemos. EPDM deformaciniai profiliai skirti patikimai sandarinti deformacines siūles betoninėse ir gelžbetoninėse konstrukcijose, o lango rėmo ir sienos sandūra sandarinama pastato išorėje montuojama elastomero membrana. Transporto priemonėje naudojamas H profilis jų nepakeis. Vandentiekio ir kanalizacijos vamzdžių sandarikliams taip pat taikomi atskiri medžiagų reikalavimai, aprašyti, be kita ko, ISO 4633:2015 standarte.

Kartais protingiau plokštes sujungti mechaniškai: varžtu su gumine poveržle, kniede arba prispaudžiamąja juostele. Jei nežinote, kokią tvirtinimo detalę pasirinkti skardai, plastikui ar medienai, pravers tvirtinimo detalių rūšių ir jų panaudojimo apžvalga. Guminis profilis ir varžtas dažnai veikia kartu: varžtas laiko, o guma sandarina ir slopina vibracijas.

Plokštiems sandarikliams ir grioveliams pas mus rasite paruoštų vientisos NBR gumos virvelių ir plokščių juostų bei putplasčio EPDM gumos virvelių. Durų ir dangčių sandarikliams skyrėme atskirą vadovą apie lipnaus profilio pasirinkimą ir montavimą.

Iš kokios gumos rinktis H profilį

Forma – pusė sėkmės. Kita pusė – medžiaga: nuo jos priklauso, ar tarpiklis atlaikys saulę, šaltį, alyvą ar karštą orą iš variklio.

EPDM yra pagrindinis pasirinkimas naudojimui lauke. Jis gerai atlaiko UV spinduliuotę, ozoną, lietų ir šaltį, todėl kabinų ir valčių stiklai paprastai montuojami būtent šioje gumoje. Daugiau informacijos rasite straipsnyje apie tai, kaip EPDM guma atlaiko ozoną ir temperatūrą, o inžinieriams rekomenduojame apžvalgą apie EPDM profilių savybes ir parinkimą pramonėje.

NBR rinkitės ten, kur profilis nuolat liesis su hidrauline alyva, tepalu arba degalais, pavyzdžiui, dirbtuvių įrangos gaubtuose.

Silikonas tinka krosnių, džiovyklų ir karštyje veikiančios įrangos gaubtams. Jei reikia lakštinio silikono, peržiūrėkite mūsų silikonines plokštes.

Kietumas svarbus

Gumos kietumas nurodomas Šoro A laipsniais: kuo didesnis skaičius, tuo kietesnė guma. Stiklo profilis turi būti pakankamai kietas, kad patikimai jį laikytų, ir pakankamai minkštas, kad jį būtų galima užmauti ant flanšo ir įspausti pleištu. Paprastai pats profilis būna kietesnis, o pleištas arba sandarinimo briauna – gerokai minkštesni. Jei keičiate seną tarpinę, paprasčiausia palyginti naujosios standumą su dar nesutrūkinėjusiu originalios tarpinės gabalėliu.

Kaip žingsnis po žingsnio išmatuoti H profilį

Stiklo tarpinės sandarumą dažniau lemia tinkamas matmuo, o ne pati guma. Matuokite ją taip:

1. Slankmačiu išmatuokite stiklo arba plokštės storį keliose vietose. Tai pirmojo griovelio plotis.
2. Išmatuokite rėmo flanšo storį, t. y. skardos, prie kurios tvirtinate stiklą. Jei flanšas dažytas arba surūdijęs, matuokite jį nuvalę. Tai antrojo griovelio plotis.
3. Išmatuokite, kokio gylio stiklas turi būti įstatytas į profilį. Per sekliai: stiklas gali iškristi. Per giliai: šiek tiek sumažės matomumas, o profilį bus sunkiau uždėti.
4. Išmatuokite angos perimetrą ties flanšo ašimi ir pridėkite atsargą pjovimui, paprastai keliolika centimetrų.
5. Patikrinkite kampų spindulius. Aštriam kampui reikia lankstesnio profilio arba įstrižai nupjautos ir suklijuotos jungties.
6. Išsaugokite senos tarpinės gabalėlį. Peiliuku perpjautas skerspjūvis yra geriausias pavyzdys gamintojui.

Praktinis pavyzdys: šoninis traktoriaus kabinos stiklas, 5 mm storio stiklas, 2 mm storio skardos apvadas, 80 × 60 cm anga užapvalintais kampais. Perimetras yra apie 2,8 m, todėl užsakoma apie 3 m H profilio su 5 ir 2 mm kanalais bei tokio pat ilgio pleištas. Jei kataloge tokios kanalų poros nėra, tai kaip tik atvejis, kai profilį reikia gaminti pagal matmenis.

H profilio su pleištu montavimas

Norint įstatyti stiklą į H profilį, reikia dviejų žmonių ir šiek tiek kantrybės, tačiau specialių įrankių nereikia.

1. Nuvalykite angos apvadą nuo senos gumos, rūdžių ir purvo. Aštrias atplaišas nudildykite, kad jos neįpjautų naujo sandariklio.
2. Uždėkite profilį ant stiklo (siaurą kanalą ant stiklo), pradėdami nuo apatinės briaunos vidurio. Čia susijungs galai, o jungtis šioje vietoje mažiausiai matoma.
3. Įdėkite virvelę į antrą kanalą, skirtą apvadui, aplink visą stiklą. Abu virvelės galai turi išeiti toje pačioje vietoje.
4. Pridėkite stiklą su profiliu prie angos iš išorės. Vienas žmogus spaudžia stiklą, o kitas iš kabinos vidaus lėtai traukia virvelę. Taip profilio briauna užslenka ant apvado.
5. Patikrinkite, ar profilis tolygiai prigludęs per visą perimetrą, ypač kampuose.
6. Įspauskite pleištą į užrakto griovelį. Tam padeda specialus įrankis su ąsele, bet tiks ir bukas, plokščias įrankis bei muiluotas vanduo slydimui palengvinti.
7. Patikrinkite sandarumą vandens žarna. Vietas, per kurias prateka, prispauskite arba užsandarinkite iš išorės.

❄️ Žiemą montuoti sunkiau, nes guma sukietėja. Jei keičiate sandariklį šaltame garaže, prieš montuodami pašildykite profilį šiltoje patalpoje.

Dažniausios klaidos naudojant H profilius

• Parinkimas „iš akies“. Kanalas, kuris 1 mm platesnis už stiklo storį, palieka tarpą, o tarpas reiškia pratekėjimą.
• Silikonas vietoj tinkamo matmens. Hermetikas tūbelėje užmaskuos problemą vienam sezonui. Paskui ant jo kaupiasi purvas, jis atšoka ir apsunkina kitą keitimą.
• Guma netinka sąlygoms. PVC profilis valtyje arba EPDM profilis ten, kur laša alyva, greitai susidėvės.
• Montuojant profilis ištempiamas. Įtempta guma laikui bėgant susitraukia, o kampuose atsiranda tarpų. Dėkite profilį laisvai, lengvai stumdami jį jungties link.
• Pamirštas pleištas. Be pleišto profilis su užraktu neprispaudžia stiklo, net jei iš pradžių atrodo gerai.
• Nepalikta ilgio atsarga. Geriau nupjauti 10 cm, nei sujungti dvi trumpas atkarpas.

Mūsų nuomonė: H profilis yra matmuo, o ne kategorija

Daugelis ieško „H profilio“, tarsi tai būtų viena standartinė prekė. Tačiau traktoriaus stiklo sandariklis, polikarbonato apsauga gamykloje ir šiltnamio pertvara – tai trys skirtingos užduotys, kurias sieja tik skerspjūvio forma. Ar jungtis išliks sandari daugelį metų, lemia du skaičiai (kanalų pločiai) ir vienas pasirinkimas (medžiaga).

Todėl traktorių ir valčių stiklų sandarikliams bei kitiems techniniams sandarikliams renkamės pilnavidurę medžiagą ir tikslius matmenis. Techninius sandariklius gaminame iš pilnavidurės gumos, ne iš putplasčio ar perdirbtų medžiagų. Putplasčio sandariklis montavimo dieną gali atrodyti gerai, bet netrukus praranda elastingumą. Jei jūsų matmenys skiriasi nuo įprastų, verčiau pagaminsime sandariklį pagal užsakymą, nei siūlysime „beveik tinkantį“.

Mūsų patarimas: prieš ką nors užsakydami, perpjaukite seno sandariklio gabalėlį ir išmatuokite jo skerspjūvį. Šis gumos gabalėlis pasakys daugiau nei tiksliausias aprašymas.

— Aptarnavimas

Pagal matmenis gaminami sandarikliai ir profiliai „Plastnet“

Plastnet rasite sandariklių traktorių ir valčių stiklams, garažo, šaldymo kamerų, fotovoltinių sistemų ir dušo sandariklių, taip pat guminių lakštų ir tarpiklių. Svarbiausia: sandariklius, dangas ir tarpines gaminame pagal matmenis. Nurodykite stiklo ir rėmo storį bei reikiamą ilgį, o geriausia atsiųskite seno sandariklio skerspjūvio nuotrauką. Aptarnaujame individualius klientus, taip pat dirbtuves, žemės ūkio technikos servisus, valčių servisus ir gamybos įmones, kurioms reikia reguliarių tiekimų.

Dažniausiai užduodami klausimai

Kuo H profilis skiriasi nuo U profilio?

U profilis apgaubia vieną kraštą, pavyzdžiui, skardos ar stiklo, ir apsaugo jį nuo pažeidimo arba apsaugo jus nuo įsipjovimo. H profilis turi du kanalus ir vienu metu sujungia du kraštus, pavyzdžiui, stiklą su rėmu. Jei elementą reikia pritvirtinti angoje, jums reikia H profilio. Jei norite tik apsaugoti kraštą, pakanka U profilio.

Ar galima klijuoti H profilį?

Pilnavidurio guminio profilio galus galima sujungti gumos klijais, geriausia ties apatiniu stiklo kraštu. Pats stiklas paprastai neklijuojamas, nes profilis turi jį laikyti mechaniškai ir leisti vėliau pakeisti. Klijai ar silikonas nepakeis tinkamo dydžio.

Koks H profilis traktoriaus stiklui: EPDM ar NBR?

Kabinos stiklams paprastai pasirenkamas EPDM, nes jis gerai atlaiko saulę, lietų ir šaltį. NBR tinka tik tada, kai sandariklis nuolat veikiamas alyvos ar tepalo. Jei abejojate, parašykite, kokiomis sąlygomis sandariklis bus naudojamas, ir padėsime parinkti medžiagą.

Kiek metrų H profilio užsakyti?

Išmatuokite angos perimetrą ties flanšo ašimi ir pridėkite keliolika centimetrų atsargai apipjauti. Jei stiklų yra keli, kiekvieną išmatuokite atskirai, nes senesnių kabinų angos retai būna vienodos. Jei profilis turi fiksatorių, užsakykite ir tokio pat ilgio pleištą.
