Tolerancje cięcia gumy: jakie wartości są realne w produkcji

W praktyce precyzyjne cięcie gumy daje tolerancje od ±0,025 mm przy maszynach klasy OptiMAX aż do ±1 mm przy prostszych metodach na grubych arkuszach. Wynik zależy od trzech zmiennych: technologii cięcia, rodzaju mieszanki gumowej i jej grubości. Dalsze sekcje rozkładają te wartości na konkretne liczby i pokazują, co zapisać na rysunku technicznym, żeby dostawca zrozumiał wymagania bez dodatkowych pytań.

Krótko mówiąc:

• Do uzyskania najwęższych tolerancji do ±0,025 mm najlepiej sprawdzi się waterjet klasy precyzyjnej, taki jak OptiMAX.
• Tolerancje cięcia gumy zależą od technologii, materiału i jego grubości, przy czym laser zapewnia setne części milimetra, a wykrojniki około ±0,1 mm.
• Przy twardszych mieszankach gumowych, takich jak NBR czy EPDM, można osiągnąć lepszą powtarzalność wymiarów niż w przypadku elastycznego silikonu czy butylu.
• Przed zamówieniem warto zlecić testowy egzemplarz, by sprawdzić, czy wybrana technologia i ustawienia gwarantują wymaganą tolerancję.
• W procesie produkcji kluczowe są poprawne parametry, takie jak prędkość cięcia, stan ostrza i stabilność mocowania materiału, bo od tego zależy końcowa dokładność.

Spis treści

• Typowe tolerancje cięcia gumy według technologii
• Jak rodzaj i grubość gumy wpływają na tolerancje
• Parametry procesu, które najczęściej powodują błąd wymiarowy
• Kiedy wybrać WaterJet, laser, CNC czy wykrojnik
• Kontrola jakości i pomiar tolerancji w produkcji
• Co wpisać w specyfikacji zamówienia detalu gumowego
• Doświadczenie w realizacji zamówień na wymiar
• Kierunek rozwoju technologii cięcia gumy
• Zamów detale gumowe na wymiar z konkretną tolerancją
• Źródła
• Najczęściej zadawane pytania

Typowe tolerancje cięcia gumy według technologii

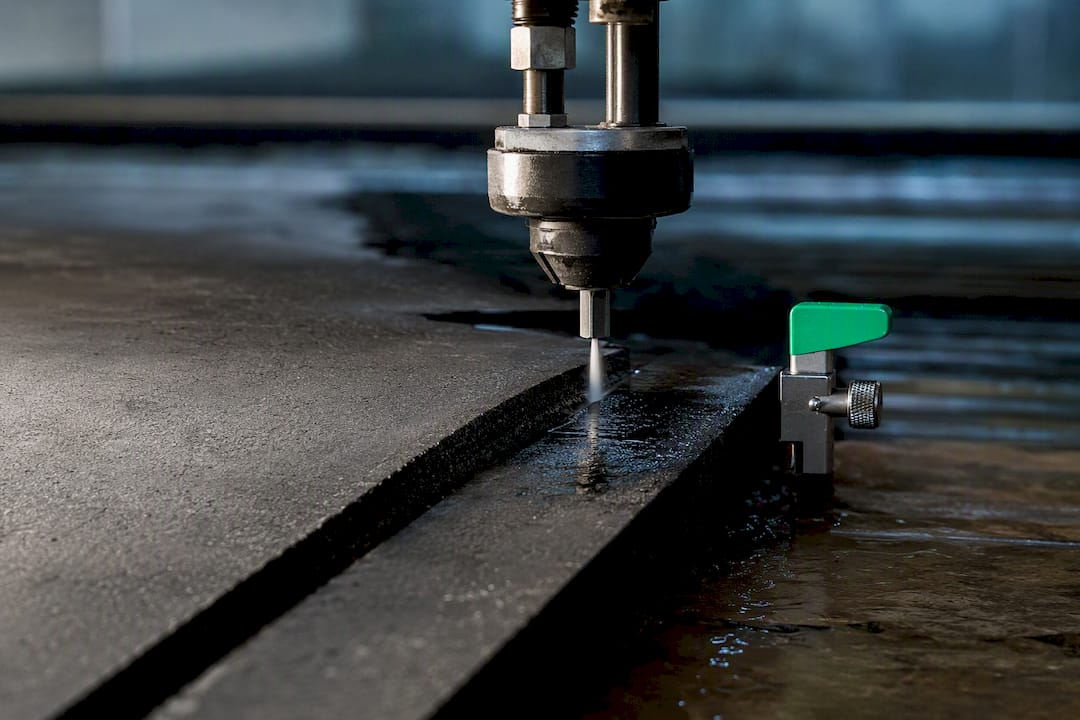

Metoda cięcia decyduje o tolerancji bardziej niż jakikolwiek inny czynnik projektowy. Waterjet nie generuje strefy wpływu ciepła, dlatego radzi sobie z grubymi elastomerami znacznie lepiej niż laser czy nóż oscylacyjny, co przekłada się na powtarzalność geometrii nawet przy seriach liczonych w tysiącach detali, jak podaje Jet System. Wykrojniki z kolei są najsłabsze pod względem tolerancji, ale wygrywają kosztem przy dużych seriach prostych kształtów.

Poniższa tabela zestawia realistyczne wartości, które można wpisać do specyfikacji zamówienia.

Żadna z tych wartości nie jest gwarantowana automatycznie. Osiągnięcie deklarowanej tolerancji wymaga spełnienia kilku warunków jednocześnie:

• materiał ma stabilną twardość i jednorodną strukturę bez pęcherzy powietrza,
• grubość arkusza jest zgodna z zakresem, dla którego kalibrowano maszynę,
• ostrze lub dysza znajdują się w dobrym stanie technicznym, bez śladów zużycia,
• stół roboczy i docisk próżniowy skutecznie unieruchamiają materiał podczas cięcia.

Pomijanie któregokolwiek z tych punktów potrafi zwiększyć realne odchylenie nawet dwukrotnie względem wartości katalogowej.

Jak rodzaj i grubość gumy wpływają na tolerancje

Mieszanka gumowa determinuje, jak materiał reaguje na nacisk ostrza i strumień wody podczas cięcia. Silikon i butyl są bardzo elastyczne, dlatego mają tendencję do „uciekania” pod ostrzem i chwilowego odkształcania się przed powrotem do pierwotnego kształtu, co utrudnia utrzymanie ostrej tolerancji przy skomplikowanych konturach. NBR, EPDM i SBR są twardsze i bardziej stabilne wymiarowo, co ułatwia uzyskanie powtarzalnych rezultatów, szczególnie przy cięciu waterjet lub nożem oscylacyjnym. Więcej o zachowaniu poszczególnych mieszanek podczas obróbki znajdziesz w przewodniku po typach gum technicznych.

Grubość materiału wprowadza własne ograniczenia. Cienkie arkusze, poniżej 2 mm, łatwo się marszczą lub przesuwają podczas cięcia, więc niewielki błąd w docisku próżniowym natychmiast widać na krawędzi. Grube płyty, powyżej 15 mm, generują z kolei ukośne krawędzie, jeśli prędkość cięcia jest zbyt wysoka względem gęstości materiału.

Przy specyfikowaniu detalu warto trzymać się kilku reguł projektowych:

• zostaw zapas montażowy rzędu dziesiątek do połowy milimetra przy elementach współpracujących z metalowymi ramami lub prowadnicami,
• planuj orientację cięcia wzdłuż włókien materiału tam, gdzie producent podaje kierunek walcowania,
• zamów jeden egzemplarz prototypowy przed uruchomieniem pełnej serii, zwłaszcza dla mieszanek silikonowych.

Właściwości EPDM i jego zachowanie pod obróbką opisuje szerzej profil gumowy EPDM dla inżynierów.

Parametry procesu, które najczęściej powodują błąd wymiarowy

Sam wybór maszyny nie wystarczy. To ustawienia procesu decydują, czy tolerancja katalogowa faktycznie przełoży się na konkretny detal. Kilka parametrów wymaga stałej kontroli:

1. Prędkość cięcia – zbyt wysoka prędkość przy waterjet lub laserze skutkuje ukośną, niedociętą krawędzią, a przy nożu oscylacyjnym prowadzi do lokalnych odkształceń materiału.
2. Docisk próżniowy i podawanie materiału – niedostateczne przyssanie do stołu powoduje przesuwanie arkusza w trakcie cięcia, co jest jedną z najczęstszych przyczyn wad, na co wskazują analizy błędów przy doborze narzędzi tnących.
3. Geometria i stan ostrza – zużyte lub źle dobrane ostrze zaokrągla krawędzie i zwiększa odkształcenie materiału przy każdym kolejnym cyklu.
4. Częstotliwość oscylacji noża – dla noży oscylacyjnych zbyt niska częstotliwość względem prędkości posuwu daje postrzępioną krawędź, zwłaszcza w gumach twardszych jak SBR.
5. Ścierniwo w waterjet – rodzaj i granulacja ścierniwa wpływają na gładkość krawędzi; grubsze ziarno cięcie przyspiesza, ale pogarsza wykończenie powierzchni.

Producenci maszyn zwykle podają startowe wartości tych parametrów dla danego materiału i grubości, traktując je jako punkt wyjścia do dalszej optymalizacji, co potwierdzają materiały branżowe o cięciu elastomerów.

Porada profesjonalisty: Nigdy nie przenoś ustawień procesu z jednej mieszanki gumowej na drugą bez testu próbnego. Ten sam nóż i ta sama prędkość, które dają idealną krawędź na EPDM, mogą rozerwać silikon o tej samej grubości.

Kiedy wybrać WaterJet, laser, CNC czy wykrojnik

Wybór metody zależy od trzech pytań: jaka tolerancja jest wymagana, jak grube jest tworzywo i ile detali trzeba wyprodukować.

WaterJet ma sens tam, gdzie liczy się brak strefy wpływu ciepła i najwyższa precyzja geometrii, zwłaszcza przy grubych elastomerach powyżej 10 mm, gdzie inne metody zaczynają zawodzić na dokładności. To rozwiązanie dominuje też, gdy tolerancja rysunkowa schodzi w okolice ±0,1 mm lub niżej.

Laser dobrze radzi sobie ze skomplikowanymi, drobnymi konturami na cienkich materiałach, ale wymaga ostrożności. Wysoka temperatura wiązki potrafi lokalnie przypalić krawędź gumy, co opisują specjaliści od cięcia laserowego elastomerów, dlatego ta metoda nie jest pierwszym wyborem dla mieszanek wrażliwych termicznie, jak niektóre silikony.

Nóż oscylacyjny i CNC to rozwiązanie środka: wystarczająca dokładność rzędu ±0,1 mm, rozsądny koszt operacyjny i dobra wydajność dla materiałów arkuszowych w seriach średniej wielkości.

Wykrojniki wygrywają tylko w jednym scenariuszu: duże serie, prosty kształt, niska wymagana tolerancja. Przy tysiącach identycznych uszczelek o okrągłym lub prostym profilu koszt matrycy rozkłada się na tyle egzemplarzy, że żadna inna metoda nie jest tańsza. Wybierając metodę, warto zestawić:

• wymaganą tolerancję z rysunku technicznego,
• grubość i twardość materiału,
• wielkość serii produkcyjnej,
• budżet na koszt jednostkowy versus koszt oprzyrządowania.

Kontrola jakości i pomiar tolerancji w produkcji

Deklarowana tolerancja maszyny nic nie znaczy bez systematycznego pomiaru gotowych detali. Dobór narzędzia pomiarowego zależy od wymaganej dokładności:

1. Suwmiarka – wystarczająca do tolerancji ±0,1 mm i szerszych, szybka kontrola wyrywkowa na linii produkcyjnej.
2. Mikrometr – potrzebny przy tolerancjach ±0,05 mm i węższych, zwłaszcza przy grubości materiału.
3. Skaner 3D lub projektor profilu – stosowany przy złożonych konturach i tolerancjach poniżej ±0,025 mm, gdzie pomiar punktowy nie wystarcza.

Częstotliwość badań powinna być określona przed startem serii, nie ustalana ad hoc. Dla produkcji seryjnej sensowniej jest zdefiniować akceptowalną statystycznie odchyłkę partii i procedurę korekcyjną niż opierać się wyłącznie na pojedynczych pomiarach kontrolnych wybranych losowo. Każdy wynik pomiaru powinien trafiać do raportu z numerem partii, datą i odniesieniem do rysunku, żeby można było wrócić do przyczyny w razie odchylenia.

Co wpisać w specyfikacji zamówienia detalu gumowego

Rysunek techniczny bez precyzyjnych zapisów tolerancji prowadzi do nieporozumień i kosztownych poprawek. Specyfikacja przekazana dostawcy powinna zawierać:

• kod mieszanki gumowej (np. EPDM 70 ShA, NBR 60 ShA) wraz z grubością nominalną,
• orientację cięcia względem kierunku walcowania materiału, jeśli ma znaczenie,
• konkretną tolerancję wymiarową dla każdego krytycznego wymiaru, a nie jedną ogólną wartość dla całego detalu,
• wymagany próg akceptacji partii i format raportu pomiarowego,
• metodę cięcia, jeśli tolerancja wymaga konkretnej technologii (np. „tylko waterjet”).

Zapisanie samej liczby tolerancji bez metody cięcia i warunków jej uzyskania to częsty błąd zamówień. Dostawca może zaoferować tę samą wartość liczbową, ale przy innej metodzie, co w praktyce daje inny wynik na gotowym detalu.

Porada profesjonalisty: Zawsze poproś o jeden egzemplarz testowy przed zamówieniem pełnej serii, jeśli detal ma tolerancję węższą niż ±0,1 mm lub nietypowy kształt. Koszt próbki to ułamek kosztu poprawionej partii. Praktyczny przebieg takiego zamówienia opisuje przewodnik po produkcji uszczelki na wymiar.

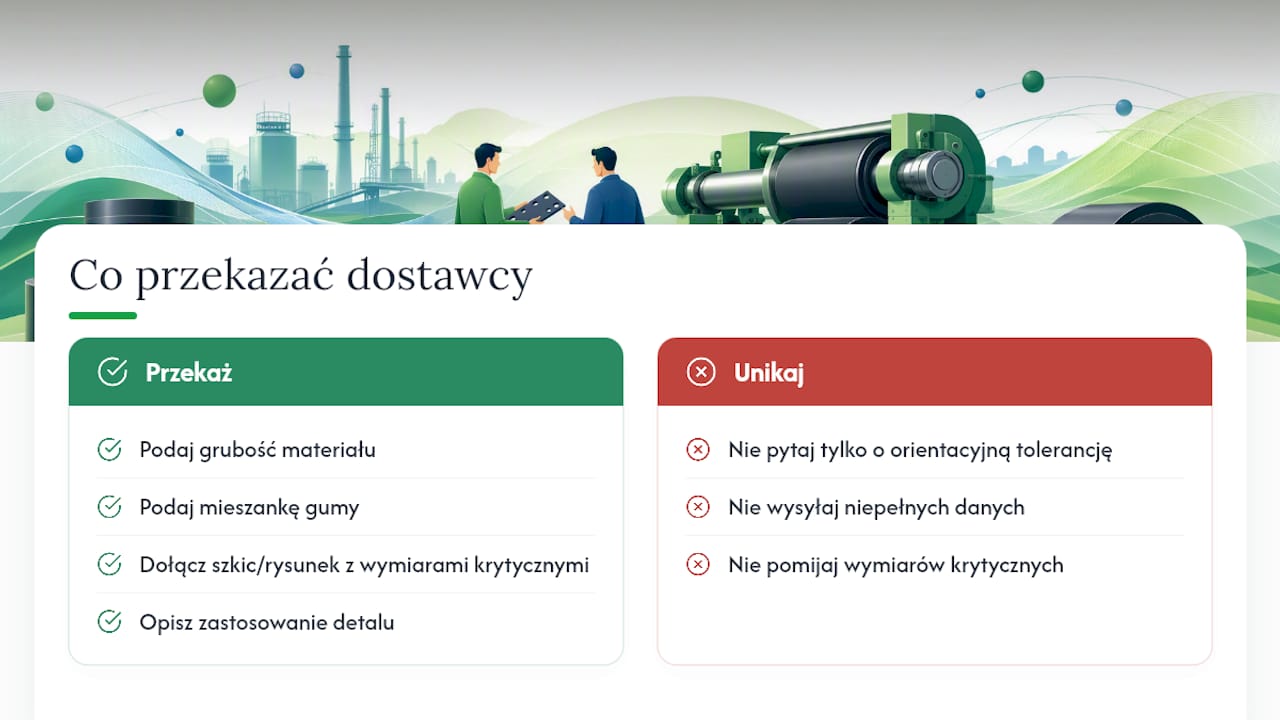

Doświadczenie w realizacji zamówień na wymiar

Realizujemy zamówienia na płyty gumowe, uszczelki i wykładziny wykonywane pod konkretny wymiar klienta, zarówno dla odbiorców indywidualnych, jak i firm technicznych. Żeby otrzymać ofertę z realną, a nie orientacyjną tolerancją, przekaż dostawcy grubość i mieszankę materiału, szkic lub rysunek z wymiarami krytycznymi oraz informację o zastosowaniu detalu. Im więcej konkretów w zapytaniu, tym mniejsze ryzyko, że gotowy element nie wpasuje się w miejsce montażu.

Kierunek rozwoju technologii cięcia gumy

Automatyka i systemy waterjet z coraz precyzyjniejszym prowadzeniem głowicy stopniowo przesuwają granicę dostępnych tolerancji w dół, co widać już dziś w maszynach klasy OptiMAX. To dobra wiadomość dla branż wymagających powtarzalności, ale ostrzeżenie jest tu równie ważne: ustawienia wypracowane dla jednej mieszanki gumowej rzadko przenoszą się bezpośrednio na inną. Zanim zażądasz tolerancji ±0,05 mm tam, gdzie wystarczy ±0,2 mm, policz, czy różnica w koszcie produkcji faktycznie się opłaca funkcjonalnie.

— Obsługa

Zamów detale gumowe na wymiar z konkretną tolerancją

Zamiast szukać dostawcy, który zgadnie Twoje wymagania z opisu słownego, w zapytaniu ofertowym można podać materiał, grubość i tolerancję wymiarową. Dostawcy oferują płyty gumowe, uszczelki i wykładziny w niestandardowych rozmiarach, dopasowanych do konkretnego montażu, a nie do najbliższego standardowego rozmiaru z katalogu.

W zapytaniu warto podać kod mieszanki (EPDM, NBR, SBR, silikon), grubość, krytyczne wymiary z tolerancją oraz przeznaczenie detalu, na przykład uszczelnienie przemysłowe, wykładzina siłowni czy element do maszyny. Sprawdź pełną ofertę produkcji na wymiar na stronie Plastnet i wyślij zapytanie z konkretnymi wymiarami, żeby otrzymać ofertę dopasowaną do Twojego rysunku technicznego, nie do uśrednionego standardu.

Źródła

• Cięcie wodą uszczelek i elementów gumowych | Jet System
• Maszyna do cięcia uszczelek CNC — SLCNCCUT
• Unseen

Najczęściej zadawane pytania

Jakie są normy tolerancji wymiarów gumy?

Nie istnieje jedna uniwersalna norma dla gumy podobna do norm stosowanych dla metalu. W praktyce stosuje się tabele warsztatowe, na przykład klasy L2, oraz tolerancje deklarowane przez producenta maszyny do konkretnej technologii cięcia.

Czym najlepiej przeciąć gumę, żeby zachować wąską tolerancję?

Waterjet klasy precyzyjnej, taki jak OptiMAX, daje najwęższe tolerancje, do ±0,025 mm, bez strefy wpływu ciepła, co jest kluczowe przy grubych elastomerach.

Jaka jest tolerancja cięcia laserowego gumy?

Laser daje typowo tolerancję w granicach setnych części milimetra, ale wymaga kontroli parametrów termicznych, ponieważ zbyt wysoka moc może przypalić krawędź materiału.

Co oznacza tolerancja g6 w kontekście gumy?

Tolerancja g6 to oznaczenie z systemu tolerancji dla elementów metalowych, rzadko stosowane bezpośrednio do gumy. Przy elementach gumowych częściej odwołuje się do klas warsztatowych, na przykład L2, lub do tolerancji katalogowej danej maszyny cięcia.

Czy Plastnet wykonuje uszczelki z tolerancją podaną przez klienta?

Tak, Plastnet realizuje uszczelki i płyty gumowe na wymiar. Warunkiem uzyskania konkretnej tolerancji jest przekazanie w zapytaniu materiału, grubości i krytycznych wymiarów z rysunku.
